Описание

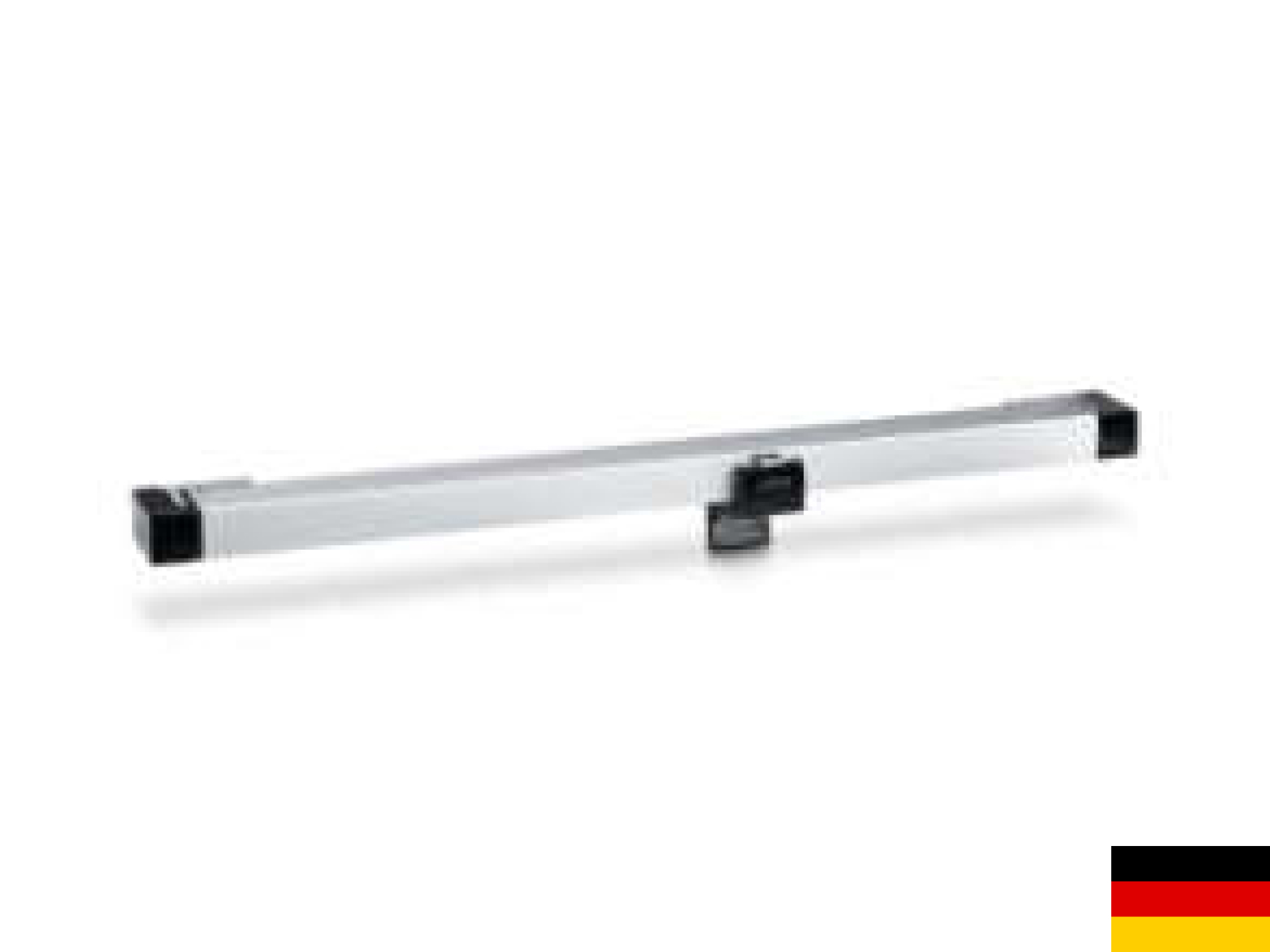

Powerchain
Цепной привод для больших и тяжелых оконных элементов, требующих большой ширина открывания.
Области применения
- Дымо- и теплоотводящее устройство (ДТОу) и естественная вентиляция (24 В) фасада и крыши
- Применение в составе систем отвода и подвода воздуха
- Нижнеподвесные, верхнеподвесные, поворотные окна, открывающиеся внутрь и наружу
- Слуховое окно
- Монтаж на деревянные, пластиковые и металлические окна
- Монтаж на раму и на створку
- Синхронизация до четырех приводов
- Системное решение в комбинации с приводом запирания Power lock
Характеристики
| Требуемое место на раме (мин.) | Монтаж на раму EW: 50/61 мм (для вращающейся створки DIN L),, Монтаж на створку EW: 30/41 мм (для вращающейся створки DIN R),, Монтаж на раму AW: 50 мм |
| Занимаемая площадь на створке (мин.) | Монтаж на раму EW: 40 мм, монтаж на створку EW: 50 мм,, Монтаж на раму AW 30/41 мм (для вращающейся створки DIN R) |
| Возможная длина хода | 600 mm, 800 mm, 1200 mm |
| Скорость открывания при вентиляции | 5 mm/s |
| Скорость закрывания | 5 mm/s |
| Усилие тяги (макс.) | 600 Н |
| Усилие нажима (макс.) | 600 Н (в зависимости от длины хода), см. диаграмму взаимосвязи усилия и длины хода |
| Усилие удерживания (макс.) | 3000 N |
| Вес створки | 200 кг* |
| Участок перекрытия | 0–23 мм (в зависимости от применения и кронштейна) |
| Напряжение в режиме работы | 25 %, 25 % |
| Рабочее напряжение | 24 V DC |
| Потребляемый ток | 1.5 A |
| Потребление тока | Вентиляция (24 В): 1,2 A; RWA (18 В): 1,5 A |
| Потребляемая мощность | 36 W |
| Время включения | 30 % |
| Сечение кабеля | 5 m, 7.5 m |
| Диапазон температур | -5°C...+70°C |
| Степень защиты | IP40 |
Дополнительно
Преимущества:
- Высокая скорость открывания в случае RWA, даже если окна очень тяжелые
- Плавно регулируемый ход привода и отдельные скорости для режимов вентиляции и дымо- и теплоотвода
- Также выпускаются специальные версии с возможностью выбора величины хода, длины кабеля и цвета
- Синхронизация до четырех приводов без внешнего управления
- DIP-переключатель для переключения режима работы (одиночный и синхронизированный, главный, подчиненный)
- Быстрая и простая установка с помощью монтажной системы smart fix
- IQ windowdrive — интеллектуальное управление приводом
- Проверено как система естественного дымо- и теплоотвода (сеДТО) (NRWG) согласно с EN 12101-2
