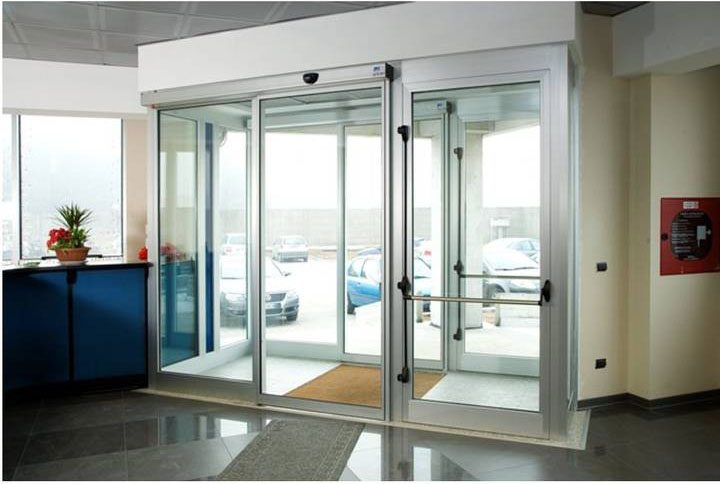

Одностворчатая (110 кг) или двустворчатая (70+70 кг) дверная система. Привод предназначен для постоянного использования.
Системы серии A100 COMPACT компании FAAC предназначены для автоматизации, управления и контроля за движением
одностворчатых или двустворчатых дверей.
Автоматические системы серии A100 COMPACT компании
FAAC поставляются в комплектах, предназначенных для сборки
квалифицированными специалистами.
Компактные размеры позволяют устанавливать автоматику FAAC A100 COMPACT в любых условиях, даже при наличии ограниченного пространства. Приводы серии A100 COMPACT отличаются универсальностью использования и могут устанавливаться с одностворчатыми раздвижными дверями массой до 110 кг или двустворчатыми раздвижными дверями со створкой массой до 70 кг
Автоматическая дверная система А100 COMPACT состоит из следующих элементов:
НЕСУЩИЙ ПРОФИЛЬ
• Профиль из анодированного алюминия с отверстиями для регулировки высоты и ширины.
• Габаритные размеры (высота и глубина): 100 x 150 мм, профиль из необработанного или анодированного алюминия.
ПЕРЕДНЯЯ КРЫШКА НЕСУЩЕГО КОРОБА
• Экструдированный профиль из необработанного или анодированного алюминия.
• Пластиковые приспособления для защиты крышки от падения, легко монтируемые на несущую балку.
• Предварительно размеченные линии излома для адаптации к створкам различной толщины (макс. 60 мм).
• Конструкция крышки позволяет фиксировать ее в открытом положении для проведения работ по техническому обслуживанию.
ПРИВОДНАЯ ГРУППА. Комплектация:
• Привод =24 В с оптическим энкодером
• Плата управления E100
• Устройство натяжения цепи с винтовой регулировкой
• Ремень передачи, токопроводящий
• 2 тележки (A100 COMPACT 1-створчатая конфигурация) или 4 тележки (A100 COMPACT 2-створчатая конфигурация)
ТЕЛЕЖКИ
• Конструкция из алюминиевого сплава под давлением
• Два несущих колеса из полиамида
• Концевой ролик
• Регулировка положения тележки по вертикали ± 7,5 мм.
Технические характеристики A100 Compact
Электропитание: ~115/230 В – 50 (60) Гц
Потребляемая мощность: 100 Вт
Интенсивность использования: 100 %
Привод: =24 В с энкодером
Длина несущей балки: VP x 2 + 100 мм
Регулировка открывания вхолостую: 5 ÷ 70 см/с
Регулировка закрывания вхолостую: 5 ÷ 70 см/с
Регулировка частичного открывания: 10 % ÷ 90 % от полного открывания
Регулировка времени автоматического закрывания: 0 ÷ 30 с
Регулировка времени автоматического закрывания для НОЧНОГО режима: 0 ÷ 240 с
Устройство защиты от зажима: серийно
Тест проверки фотоэлементов (Fail Safe): серийно (отключается)
Класс защиты: IP 23 (только для использования внутри помещений)
Диапазон рабочих температур: -20°C ÷ +55°C
- Несущий профиль задней стенки привода
- Профиль используется для крепления автоматического привода к несущей конструкции и установки на него узлов и блоков привода.
- Узел с электромотором
- Мотор постоянного тока имеет энкодер и систему блокировки створок (аксессуар).
- Блок управления
- При приведении в действие (при подаче энергии), блок управления с микропроцессором устанавливает рабочие параметры дверей.
- Автоматический узел подачи питания
- Подключенный напрямую к блоку управления автоматический узел подачи питания, подает напряжение, необходимое для работы автоматической системы. • Опорные каретки створок. Каретки имеют 2 ролика с шариковыми подшипниками, одно обратное упорный ролик в верхней части и систему настройки
